PHOTOVOLTAIC TEST FTV500 Multifunzione 5 in 1
Per soddisfare tutte le esigenze del tecnico e del professionista durante le fasi di installazione, collaudo e manutenzione degli impianti fotovoltaici monofase, trifase e multi-stringa.
5 STRUMENTI IN 1 PER IL CONTROLLO E LA MANUTENZIONE DELL’IMPIANTO FOTOVOLTAICO
VERIFICHE DI RENDIMENTO, MANUTENZIONE E SICUREZZA ELETTRICA DEGLI IMPIANTI MONOFASE, TRIFASE E MULTISTRINGA
Il PHOTOVOLTAIC TEST FTV500 è uno strumento di misura progettato per soddisfare tutte le esigenze del tecnico e del professionista durante le fasi di installazione, collaudo e manutenzione degli impianti fotovoltaici.
Questo strumento e in grado di misurare ed analizzare contemporaneamente tutti i parametri caratteristici degli impianti sia monofase che trifase (3 pinze DC + 3 pinze AC), secondo le normative internazionali vigenti. L’illimitata memoria di misura, la funzione datalogger per le campagne di monitoraggio degli impianti, il controllo remoto attraverso la tecnologia Virtual Network Computing, permettono al PHOTOVOLTAIC TEST FTV500 di essere a tutti gli effetti uno strumento portatile da campo, ma anche un sistema completo per le vostre campagne di manutenzione periodiche.
Scopri tutte le altre funzionalità

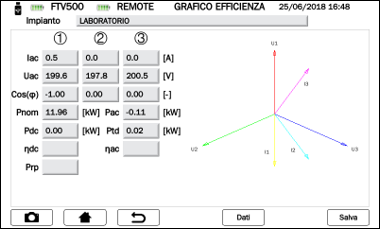

EFFICIENZA, RENDIMENTO E DATALOGGER ( CEI82-25, EN61724, EN62446 )
3 ingressi DC e 3 ingressi AC di tensione e corrente, per la misura dettagliata dei parametri dell’impianto fotovoltaico, compresi i rendimenti DC/AC, potenza attiva e teorica disponibile, fattore di potenza e grafico degli sfasamenti delle uscite dell’inverter.
Il tutto sempre correlato dalle grandezze di irraggiamento, temperatura ambiente/modulo, ricevute dall’unita remota.
Esito test confrontato con i riferimenti normativi.

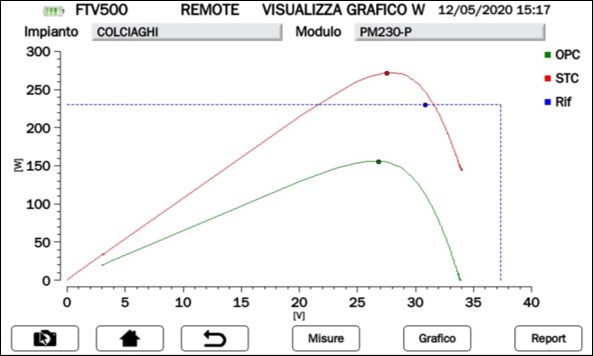

CURVA I-V, TEST RAPIDO I-V ( EN62446, EN60891 )
Analisi della curva caratteristica I-V dei moduli/stringhe complete fino a 1.000V e 15A, confrontata con i valori di riferimento del costruttore STC. Lo strumento gestisce autonomamente la misura, con collegamento a 4 terminali, rilasciando in breve tempo il grafico delle curve caratteristiche (tensione/corrente/potenza), i principali parametri caratteristici e l’esito del test confrontato con i
valori STC, attingendo da un database interno dei moduli aggiornabile dall’utente.
Disponibile il Test Rapido di moduli o stringa, misurando solo la tensione a vuoto e la corrente di corto-circuito.
RESISTENZA ISOLAMENTO / CONTINUITA’ ( EN62446, CEI82-25, EN61557, CEI64-8, EN60364)
Verifiche di sicurezza elettrica previste per un impianto fotovoltaico (modulo, stringa, intero impianto), misura della resistenza di isolamento tradizionale (megaohmmetro) oppure con un impianto in condizioni di esercizio senza necessita di un interruttore esterno per cortocircuitare i poli positivo e negativo. Selezione tensione di test 250- 500-1.000VDC e programmazione soglia per l’immediato esito della verifica. Controllo della continuità dei conduttori di protezione con corrente 200mA, come richiesto dalle
norme internazionali.

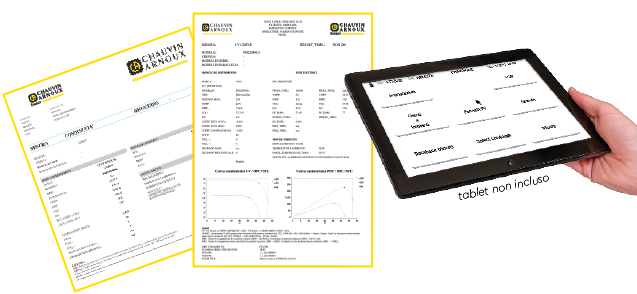

CONTROLLO REMOTO, TECNOLOGIA WI-FI & VNC, REPORT DI MISURA
Il PHOTOVOLTAIC TEST FTV500 e il primo strumento multifunzione portatile con tecnologia VNC (Virtual Network Computing) che consente il controllo e la gestione in remoto di tutte le funzionalità di misura, direttamente dal vostro smartphone / PC / Tablet. Associata alla trasmissione Wi-Fi, diventa l’ideale anche per assistenza a distanza o per supportare i tecnici sul campo dal proprio ufficio.
La memoria dello strumento consente registrazioni di oltre 10000 misure, e la creazione immediata dei report con un semplice click.
Tramite una USB-key tutto il database sarà poi scaricabile ed a vostra completa disposizione.
UNITA’ REMOTA
L’unita remota del PHOTOVOLTAIC TEST FTV500 acquisisce in tempo reale i valori dei parametri ambientali necessari alle misure e analisi dei risultati (irraggiamento, temperatura ambiente/modulo), e grazie alla
tecnologia Wi-Fi li trasmette allo strumento, a distanza di oltre 200 mt in campo libero. Completamente autonoma l’unita remota permette, in caso di perdita del segnale di trasmissione, di funzionare come datalogger e memorizzare le misure acquisite, per poi risincronizzarsi e trasmetterle allo strumento al ritorno delle condizioni di esercizio.
Un sistema di fissaggio brevettato offre stabilita di installazione ed affidabilità di misura.
CARATTERISTICHE GENERALI
Display TFT 16.7M colori a tecnologia Optical Bonding, touch screen, dimensione 5”, risoluzione 800x480
Unita remota trasmissione Wi-Fi, trasmissione real-time e funzione datalogger / sincronizzazione in caso di mancanza di segnale
Interfaccia:
- Strumento: trasmissione Wi-Fi e gestione remota VNC (Virtual Network Computing), USB
- Unità remota: trasmissione Wi-Fi
Memoria database interno programmabile siti/impianti/aziende/moduli/misure, con struttura ad albero
autonomia: oltre 10.000 posizioni per misure, 600.000 posizioni per funzione logging
Alimentazione / Autonomia:
- Strumento: batterie Li-Ion ricaricabili da rete 100-240V 50-60Hz / 15 ore in stand-by (programmabile)
- Unità remota: batterie Li-Ion ricaricabili da rete con cavo USB / 15 ore in stand-by
Protezione Strumento e Unità remota: IP54
Sicurezza elettrica doppio isolamento, EN61010-1, da Cat. II 1000V a Cat. IV 600V in funzione della misura utilizzata
Normative di riferimento EN62446, EN60891, EN60904-5, EN61557-2, EN61557-4, CEI82-25, CEI64-8, EN61724
Dimensioni / Peso:
- Strumento: 340 x 300 x 200 mm / circa 6 Kg
- Unità remota: 160 x 120 x 63 mm / circa 1 Kg
