CA 5293 Multimètre graphique
CA 5293 Multimètre graphique
Sécurité électrique
Sécurité électrique
Garantie
Indice de protection
Mesure efficace réelle

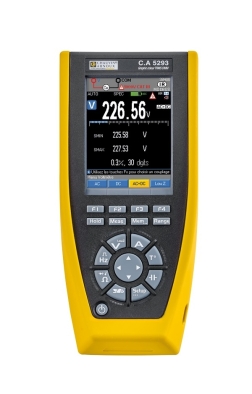

Présentation du produit
Le multimètre CA 5293, de la série ASYC IV, est un multimètre portable à affichage graphique couleur qui permet de mesurer les principales grandeurs électriques et de visualisation les tendances et la forme d’onde.
Le CA 5293 est compact, robuste, étanche et sa forme ergonomique facilite la prise en main.
De multiples grandeurs mesurées autour de la fonction principale, des fonctions de spécification, des fonctions mathématiques ou de mesure relative,la mesure de courant direct par pince confèrent à ce multimètres une qualité d'expert de la mesure.
Multimètres graphiques performants...
- Ecran matriciel couleur 320 x 240 pixels haute lisibilité fond noir
- Affichage graphique multi-paramètres des tendances en un écran de synthèse
- Affichage de la forme d’onde sous 50 / 60 et 600 Hz
- Trace, curseurs et zoom des enregistrements
- Enregistrement interne de 30 séquences
Enregistreurs dynamiques...
- Jusqu’à 30 000 mesures en mémoire
- Paramétrage simplifié du nombre de mesures de l’intervalle, de la durée et de la capacité mémoire.
- Mémorisation interne des 30 séquences de mesure
- Fonction zoom interactive sur les enregistrements
- Un mode surveillance simple affichant les MIN/MAX/PEAK+/PEAK- et AVG horodatés
... Et bien plus encore !
- Rappel contextuel des connexions
- Communication USB classique
- Degré de protection IP67, étanches aux projections d’eau et à la poussière, adaptés aux conditions extérieures
- Batterie rechargeable Ni-MH au format AA standard, la meilleure solution qualité prix
- Autonomie jusqu’à 100h sur pile avec gestion du niveau de batterie
- Alimentation et recharge via USB 5 V. Pas de perte de temps : l’appareil fonctionne en même temps qu’il se charge
Sécurité électrique
Sécurité électrique
Garantie
Indice de protection
Mesure efficace réelle
Mode de communication USB
Contactez un commercial
Besoin d’informations sur nos solutions ? Nos experts sont à votre écoute pour vous conseiller et vous accompagner dans votre projet. Contactez un commercial dès maintenant pour une présentation détaillée et une offre adaptée à vos besoins.
Contactez un commercial
Points forts
- Bande passante 200 kHz
- Afficheur 100 000points
- Précision 0.02%
- Affichage graphique et multi-paramètres
- 1000 V CAT III / 600 V CAT IV
Caractéristiques
Afficheur
4 x 100 000 points TRMS
Bargraphe
40 éléments ou mode zero central
Cadence de mesure
5 mesures /seconde
Tensions DC, AC et AC+DC
Étendue de mesure
de 10µV à 600VAC/1000V DC
Gamme
100 mV* / 1 000 mV / 10 V / 100 V / 1 000 V
Résolution
1 µV / 10 µV / 0,1 mV / 1 mV / 10 mV
Précision DC
0,02 %
Bande passante AC AC+DC
200 kHz
Précision de base AC AC+DC
0,3 %
VLowZ AC
500 kΩ
Courant DC, AC, AC+DC
Étendue de mesure
de 100µA à 20A (30s)
Gamme
1 000 µA / 10 mA / 100 mA / 1 000 mA / 10 A 10 A / 20 A (30 s max)
Résolution
10 nA / 0,1 µA / 1 µA / 10 µA / 100 µA / 1 000 µA
Précision DC
0,08 %
Bande passante AC AC+DC
50 kHz
Précision AC AC+DC
0,3 %
Fréquence
Étendue de mesure
de 1Hz à 5MHz
Gamme fréquence
10 Hz / 100 Hz / 1 kHz / 10 kHz / 100 kHz / 1 MHz / 5 MHz
Résolution
0,0001 Hz / 0,001 Hz / 0,01 Hz / 0,1 Hz / 1 Hz / 10 Hz / 100 Hz
Résistance et continuité
Résolution
de 10mΩ à 100MΩ
Gammes
100 Ω* / 1 kΩ / 100 kΩ / 1 000 kΩ / 10 MΩ / 100 MΩ
Résolution
0,001 Ω / 10 mΩ / 100 kΩ / 10 Ω / 10 Ω / 1 kΩ
Précision de base
0,07 %
Détection en continuité sonore
< 20 Ω
Test diodes
Mesure de tension
Diodes circuit ouvert < 26 Vmax sous 10 mA
Capacités
Étendue de mesure
de 1pF à 10mF
Gammes
1 nF / 10 nF / 100 nF / 1000 nF / 10 µF / 100 µF / 1 mF / 10 mF
Résolution*
1 pF / 10 pF / 0,1 nF / 1 nF / 0,01 µF / 0,1 µF / 1 µF / 10 µF
Température PT100/1000 et TK/TJ
Gamme de fonctionnement
-200 °C à 800 °C en PT et -40 °C à +1200 °C en TK
Précisions
0,1 %
Autres fonctions
MAX/MIN/AVG - PEAK
Sur toutes les grandeurs principales horodatées - Mesure secondaire
REL
Valeur relative REF - Mesure principale
Filtre MLI
Passe bas 300 Hz 4e ordre pour mesure sur variateur de moteur asynchrone
SPEC
Affichage de tolérance de mesure + Smin + Smax
GRAPH
Tendance des mesure principale sur base de temps variable de 1mn 28s à 1h 13mn 20s
WAVEFORME
Visualisation graphique d'un signal jusqu'à 600 Hz mode auto
Mesures secondaires
3 mesures + mesure principale
Mémoire de mesures
30 000
Caractéristiques générales
Type d'affichage
Graphique couleur (70 x 52) avec rétro-éclairage, fond noir sur 4 afficheurs 100 000 points
Interfaces PC*
Connecteur USB optique; logiciel SX-DMM
Alimentation
Chargeur ou 4 piles AA ou batteries Ni-MH
Sécurité / CEM
"Sécurité selon CEI61010-1 –; 1000 V CAT III –; CEM selon EN61326-1 CEI 61010-2-033 - 1000 V CAT III - 600 V CAT IV"
Environnement
Stockage -20 °C à +70 °C –; Utilisation 0 °C à +40 °C
Caractéristiques mécaniques
Dimensions (L x P x H) : 196 x 90 x 47,1 mm / Masse : 570 g
Indice de protection
IP67
Documentation et support
Langue *
Contactez le support
Une question sur l’utilisation ou l’installation de votre équipement de mesure ? Notre équipe d’assistance est disponible pour vous apporter des solutions rapides et efficaces. Contactez le support pour un accompagnement personnalisé.
Contactez le support
Une question sur l’utilisation ou l’installation de votre équipement de mesure ? Notre équipe d’assistance est disponible pour vous apporter des solutions rapides et efficaces. Contactez le support pour un accompagnement personnalisé.
Langue *
Contactez le support
Une question sur l’utilisation ou l’installation de votre équipement de mesure ? Notre équipe d’assistance est disponible pour vous apporter des solutions rapides et efficaces. Contactez le support pour un accompagnement personnalisé.
SX-DMM est un logiciel compatible PC sous Microsoft Windows pour de nombreux multimètres des marques METRIX et CHAUVIN ARNOUX qui permet :
- L’acquisition, l’enregistrement et l’exploitation des mesures jusqu’à 4 appareils.
- De représenter les données sous forme de courbes et de tableaux
- …
Compatible avec les appareils suivants :
Multimètre de la marque METRIX:
- X5060 (liaison USB)
- MTX3281 (liaison optique ou liaison Bluetooth, selon modèle)
- MTX3282 (liaison optique ou liaison Bluetooth, selon modèle)
- MTX3283 (liaison optique ou liaison Bluetooth, selon modèle)
- MTX3281B (liaison optique ou liaison Bluetooth, selon modèle)
- MTX3282B (liaison optique ou liaison Bluetooth, selon modèle)
- MTX3283B (liaison optique ou liaison Bluetooth, selon modèle)
- MTX3290 (liaison optique)
- MTX3291 (liaison optique)
- MTX3292 (liaison optique ou liaison Bluetooth, selon modèle)
- MTX3293 (liaison optique ou liaison Bluetooth, selon modèle)
- MX26 (liaison optique)
- MX58HD (avec l’option RS232)
- MX59HD (avec l’option RS232)
- MX53C (avec l’option RS232)
- MX54C (avec l’option RS232)
- MX56C (avec l’option RS232)
- MX556 (liaison RS232)
- MTX3250 (liaison RS232)
HandScope de la marque METRIX :
- OX5022 (en mode multimètre, liaison optique/USB)
- OX5022B (en mode multimètre, liaison optique/USB )
- OX5042 (en mode multimètre, liaison optique/USB)
- OX5042B (en mode multimètre, liaison optique/USB)
Multimètre de la marque CHAUVIN ARNOUX:
- CA 5292 (liaison optique ou liaison Bluetooth, selon modèle)
- CA 5293 (liaison optique ou liaison Bluetooth, selon modèle)
HandScope de la marque CHAUVIN ARNOUX :
- CA 922 (en mode multimètre, liaison optique/USB)
- CA 942 (en mode multimètre, liaison optique/USB)
Système :
Nécessite un ordinateur compatible PC disposant d’un des systèmes d’exploitation suivants :
- Microsoft Windows 11
- Microsoft Windows 10 32 bits (x86)
- Microsoft Windows 10 64 bits (x64)
Avec un processeur 1GHz ou plus, 512Mo RAM, 10 Go d’espace disque libre, équipé d'un port série ou USB.
Langues
Version en 5 langues : allemand, anglais, espagnol, français et italien.
Loader, nouvelle version v 1.09 permettant la mise à jour du logiciel embarqué des ASYC IV .
Modèles concernés
MTX3292B - MTX3293B -> logiciel embarqué v1.02
CA5292 - CA5293 -> logiciel embarqué v 1.02
Note!
Ce Loader permet également de changer le pack langue embarqué dans le multimètre - Lors de l'installation il vous sera possible de choisir un pack langue de deux langues parmi les quatre possibles (FR-GB, DE-GB, ES-GB ou IT-GB).
Les drivers pour LabView commencent par les caracteres "LV_", les drivers pour LabWindows/CVI commencent par les caracteres "CVI_".
Contactez le support
Une question sur l’utilisation ou l’installation de votre équipement de mesure ? Notre équipe d’assistance est disponible pour vous apporter des solutions rapides et efficaces. Contactez le support pour un accompagnement personnalisé.
Références et accessoires
Pour répondre pleinement à vos attentes, une gamme d’accessoires est disponible et compatible avec votre équipement. N’hésitez pas à les ajouter à votre demande de devis pour obtenir une solution complète et adaptée.
CA 5293 Multimètre graphique
P01196803
Multimètre graphique couleur 100 000 points TRMS AC+DC multifonction, 1000V BP 100 kHZ 0,02%, 10A AC/DC, Enregistrement 30 000 mesures. USB, IP67, CAT IV 600 V CAT III 1000V
Pile(s) NiMh
HX0051B
lot de 4 accumulateurs rechargeables AA/LR6 1,2 V faible décharge batterie de technologie NiMH
Sacoche de rangement et de transport
P01298076
Sacoche équipée d'une poche intérieure, d'une dragonne et pouvant être associée à l'accessoire MultiFix. Dimensions intérieures utiles 120 x 320 x 60 mm
ACCU.AA/LR6 X4 + CHARGEUR
HX0053
Cordon série optique-USB
HX0056-Z
Câble de liaison USB opto-isolé pour CA 647x, CA 655x et Handscope, pilote (driver) compatible Windows
Pince pour composants CMS
HX0064
Pince CMS pour multimètre avec contacts Cuivre-Beryllium Dors. Sortie par cordon 1,20 et fiches mâle D4 mm, TBTS
HX0091 Adaptateur Pt100/Pt1000 pour multimètre
HX0091
Adaptateur sonde Pt100/Pt1000 pour multimètre, fiches mâles isolées diam 4 mm
Sonde de température
P01102107Z
Sonde de température thermocouple K pour multimètres et pinces multimètres. fiches bananess D4 isolées d'entraxe 19 mm. Étendue de mesure de -50°C à +450°C. Longueur du capteur : 100 cm env.
MultiFix Accessoire de fixation
P01102100Z
Accessoire de fixation articulé et aimanté pour appareils de mesure, étuis, sacoches compatible MultiFix. Permet le transport et la fixation pour un meilleur confort d'utilisation.
SX-DMM Logiciel
SX-DMM2
Logiciel PC d'acquisition de données pour multimètres portable et de table compatible Windows
Fusible(s) de rechange
P01297092
Fusible de rechange format 10x38, intensité de coupure 11A, 1000V, HPC (livré en quantité de 5)
Chargeur USB compatible MX535, CA 6133, CA 6424
P01102186
Chargeur USB-TYPE R pour recharge des batteries internes des appareils MX535, CA6133, CA 6424, CA 5292/93, …
MINI02 Pince ampèremétrique AC
P01105102Z
Pince ampèremétrique 100A AC. Enserrage Ø10mm. Signal de sortie : A AC, Rapport de transformation : 1000/1. Sortie par cordon et fiches mâles Ø4mm isolées, protégée contre les surtensions.
MINI05 Pince ampèremétrique AC
P01105105Z
Pince ampèremétrique 100A AC bicalibre. Enserrage Ø10mm. Signal de sortie : V AC. Rapports sortie/entrée à lecture directe : 1 V- 1 mV/A AC. Sortie par cordon et fiches mâles Ø4mm isolées.
PAC 16 Pince ampèremétrique AC/DC
P01120116
Pince ampèremétrique AC/DC 40-400 A AC/60-600 A DC. Bicalibre sensibilité 10 mV-1 mV / 1A. Diamètre d'enserrage 30 mm. Sortie cordon 1,5m et fiches bananess Ø4 isolées
PAC 26 Pince ampèremétrique AC/DC
P01120126
PAC 26 pince ampèremétrique AC/DC 100-1000 AAC/150-1400 ADC - Bicalibre sensibilité 10 mV-1 mV / 1 A. Diamètre d'enserrage 39 mm. Sortie cordon 1,5m et fiches bananess Ø4 isolées.
C106 Pince ampèremétrique AC
P01120304
Pince ampèremétrique 1000A AC. Enserrage Ø52mm. Signal de sortie : V AC. Rapport sortie/entrée : 1mV / A AC. Sortie par douilles femelles Ø4mm isolées.
C107 Pince ampèremétrique AC
P01120305
Pince ampèremétrique 1000A AC. Enserrage Ø52mm. Signal de sortie : V AC. Rapport sortie/entrée : 1mV / A AC. Sortie par cordon et fiches mâles Ø4mm isolées.
MN08 Pince ampèremétrique AC
P01120401
Pince ampèremétrique 200A AC. Enserrage Ø20mm. Signal de sortie : A AC. Rapport de transformation : 1000/1. Sortie par douilles femelles Ø4mm isolées.
MN09 Pince ampèremétrique AC
P01120402
Pince ampèremétrique 200A AC. Enserrage Ø20mm. Signal de sortie : A AC. Rapport de transformation : 1000/1. Sortie par cordon et fiches mâles Ø4mm isolées.
MN89 Pince ampèremétrique AC
P01120415
Pince ampèremétrique 200A AC. Enserrage Ø20mm. Signal de sortie : V DC. Rapport sortie/entrée : 100 mV DC/ A AC. Sortie par cordon et fiches mâles Ø4mm isolées.
MN71 Pince ampèremétrique AC
P01120420
Pince ampèremétrique 10A AC. Enserrage Ø20mm. Signal de sortie :tension AC. Rapport sortie/entrée : 100 mV/A AC. Sortie par cordon et fiches mâles Ø4mm isolées.Pour mesurer au secondaire du T.I.
MN73 Pince ampèremétrique courant de fuite AC
P01120421
Pince ampèremétrique 200A AC pour la recherche des courants de fuite. Enserrage Ø20mm. Signal de sortie : V AC. Rapport S/E : 1000 mV-10 mV/A AC. Sortie par cordon et fiches mâles Ø4mm isolées.
A110 AmpFlex
P01120630
Capteur flexible d'intensité. Entrée/Sortie : 3-30-300-3kA/3V. Longueur capteur 45 cm.Sortie par cordon et fiches mâles Ø4mm isolées.
MA110 MiniFlex
P01120660
Capteur flexible d'intensité. Entrée/Sortie : 3-30-300-3kA/3V. Longueur capteur 17 cm.Sortie par cordon et fiches mâles Ø4mm isolées.
MA110 MiniFlex
P01120661
Capteur flexible d'intensité. Entrée/Sortie : 3-30-300-3kA/3V. Longueur capteur 25 cm.Sortie par cordon et fiches mâles Ø4mm isolées.
Cordon(s) de mesure et de test
P01295452Z
Jeu de 2 cordons Silicone (1 rouge, 1 noir) surmoulés / Fiche mâle droite Ø4mm isolée-Fiche mâle droite Ø4mm isolée / 15A / 1,5 m / 1000V CAT IV
Pointe(s) de mesure et de test
P01295454Z
Jeu de 2 pointes de touche surmoulées (1 rouge / 1 noire) pour installations CAT III & IV 1000V
