OX9304 Oscilloscopio digitale portatile
Osciloscopio portátil de 300 MHz con pantalla táctil, 4 canales aislados. Osciloscopio/multímetro/analizador/grabador de espectro 4 en 1. Serie ScopiX IV. Ethernet, WIFI y USB

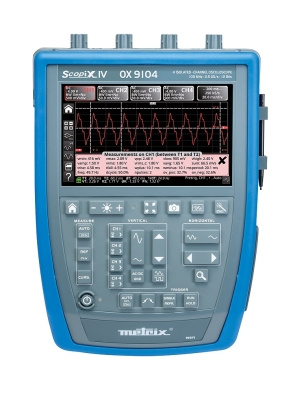

OX9104 Oscilloscopio digitale portatile
OX9104 Oscilloscopio digitale portatile
Seguridad eléctrica
Modo de comunicación
Clase de protección
Compatible con tarjeta microSD
Medición efectiva real
Presentación del producto
El modelo OX 9104 es un osciloscopio digital portátil de la serie SCOPIX IV que dispone de 4 canales totalmente aislados de 600 V y un ancho de banda de 100 MHz.
Cuenta con una profundidad de memoria de 100 kpuntos por canal, lo que aumenta considerablemente los tiempos de registro.
Ergonomía:
Con su pantalla WVGA TFT en color de 7" con panel táctil retroiluminado sobre fondo negro para una mejor legibilidad, menús disponibles en más de 13 idiomas, junto con el diseño del teclado y la carcasa, el SCOPIX IV ofrece un confort de uso óptimo.
Con los accesorios plug-and-play ProbiX, la puesta en marcha del instrumento es rápida y sin riesgo de errores.
Los adaptadores ProbiX se reconocen inmediatamente una vez conectados.
El coeficiente, las escalas y las unidades de las sondas/sensores ProbiX, así como la configuración de los canales, se gestionan automáticamente.
Modos y funciones:
Dotado de funciones inéditas, como toda la gama SCOPIX IV, el osciloscopio digital OX 9104 es un «multiinstrumento» con un tamaño mínimo y ofrece un rendimiento real gracias a su convertidor de 12 bits con una resolución vertical del 0,025 %.
Además de sus funciones de disparo avanzadas (anchura de impulso, recuento, retardo), SCOPIX IV ofrece 20 medidas automáticas por canal asociadas a los cursores para un análisis completo.
Este osciloscopio cuenta con funciones «MATH» estándar y más avanzadas que permiten definir, para cada traza, una función matemática y una escala vertical con la definición de la unidad física real.
Gracias a la función FFT en tiempo real simultánea de la forma de onda, asociada al análisis cualitativo de los armónicos, la distorsión de una señal, la respuesta impulsiva y la búsqueda de una fuente de ruido en los circuitos lógicos, se obtienen diagnósticos eficaces y precisos.
El multímetro digital TRMS multicanal, 8000 puntos, 200 kHz, mide amplitudes, resistencia, continuidad, capacidad, frecuencia y temperaturas, y realiza pruebas de componentes sin cambiar de conectividad gracias a PROBIX.
El modo multímetro se combina con el modo registrador, lo que permite realizar registros gráficos con marca de tiempo automática (N archivos de 100 000 mediciones con un intervalo de 0,2 s entre dos adquisiciones).
En este modo se pueden realizar mediciones de potencia: potencia monofásica y trifásica; activa, reactiva, aparente y factor de potencia.
El analizador de armónicos multicanal es capaz de mostrar los 63 primeros rangos para señales cuya frecuencia fundamental se encuentra entre 40 y 450 Hz.
Una captura de pantalla .png activa en cada uno de los modos, una impresión en impresora de red y la recuperación de todos los registros ofrecen una comodidad de diagnóstico sin igual.
Todos los medios de comunicación están reunidos para optimizar sus análisis: Ethernet por cable y WIFI, USB y µSD.
Características técnicas:
- 25 teclas de control directo en el panel frontal
- Velocidad de muestreo de 2,5 Gé/s en monodisparo y máximo 100 Gé/s en ETS zoom
- Carga rápida en 2 horas; autonomía de hasta 5 horas
- Comunicación: Ethernet/WiFi/USB/µSD
- La aplicación JAVA ScopeNet para PC o tableta permite controlar el instrumento a distancia, transferir curvas o impresiones de pantalla
- Almacenamiento de gran capacidad µSD (tipos SD, SDHC, SDXC) además de la memoria interna de 2 GB
Completo, se entrega en una bolsa con sus accesorios de medición.
.
Seguridad eléctrica
Modo de comunicación
Clase de protección
Compatible con tarjeta microSD
Medición efectiva real
Modo de comunicación USB
Modo de comunicación WiFi
¿Necesita información sobre nuestras soluciones? Nuestros expertos están a su disposición para asesorarle y acompañarle en su proyecto. Póngase en contacto con un comercial ahora mismo para obtener una presentación detallada y una oferta adaptada a sus necesidades.
Puntos fuertes
- 4 en 1:
- Canales realmente aislados entre sí y con tierra
- Sistema Plug & Play ProbiX para el reconocimiento y la configuración automáticos de las sondas y los accesorios
- 600 V CAT III
Documentación y soporte
Idioma *
¿Tiene alguna pregunta sobre el uso o la instalación de su equipo de medición? Nuestro equipo de asistencia está a su disposición para ofrecerle soluciones rápidas y eficaces. Póngase en contacto con el servicio de asistencia para obtener ayuda personalizada.
Idioma *
¿Tiene alguna pregunta sobre el uso o la instalación de su equipo de medición? Nuestro equipo de asistencia está a su disposición para ofrecerle soluciones rápidas y eficaces. Póngase en contacto con el servicio de asistencia para obtener ayuda personalizada.
Idioma *
¿Tiene alguna pregunta sobre el uso o la instalación de su equipo de medición? Nuestro equipo de asistencia está a su disposición para ofrecerle soluciones rápidas y eficaces. Póngase en contacto con el servicio de asistencia para obtener ayuda personalizada.
Atención: esta versión del firmware v1.13 solo es compatible con la versión v6.3 del software SX-Metro
Compatible con los siguientes dispositivos:
- METRIX modelo OX 9062
- METRIX modelo OX 9102
- METRIX modelo OX 9104
- METRIX modelo OX 9304
- METRIX modelo OX 9302-BUS
Siga las recomendaciones descritas en el archivo «scopix_iv_firmware_installation_manual_procedure_0.pdf».
Para actualizar su osciloscopio, descargue el archivo comprimido «x04726n00_scopixiv_upgrade.zip».
Controladores de instrumentos para LabVIEW y LabWindows/CVI. Los controladores para LabVIEW comienzan por los caracteres «LV_», mientras que los de LabWindows/CVI comienzan por los caracteres «CVI_».
Controlador para osciloscopios OX9062 / OX9102 / OX9104 / OX9302 BUS / OX9304.
Diseñado para los osciloscopios digitales Metrix y Chauvin-Arnoux, SX-METRO te permite:
- Adquirir, grabar y analizar las curvas procedentes del osciloscopio,
- Importar capturas de pantalla,
- Guardar o recuperar configuraciones,
- visualizar las curvas en tiempo real,
- comunicarse con el osciloscopio mediante conexión serie RS232, USB o red TCP/IP,
- transferir los datos a Excel o a un archivo de texto,
- realizar operaciones matemáticas como la FFT de la señal visualizada (ventanaje, ampliación del resultado, escala Y de la FFT en voltios o en dB, mediciones mediante marcadores).
Osciloscopios
- OX5022, OX5042, CA 922, CA 942,
- MTX162, MTX1052, MTX1054,
- MTX3252, MTX3352,
- MTX3354,
- OX7042, OX7062, OX7102, OX7104, OX7202, OX7204,
- OX6062, OX6152, OX6202,
- OX2000, OX5100,
- OX8100, OX8050, OX8040, OX8062, OX8042,
- OX8620, OX8627, OX8020, OX8027, OX8032, OX8022,
- OXi6204,
- OX9062, OX9102, OX9104, OX9302 BUS y OX9304 (con software integrado en la versión 1.10 o superior).
Idiomas
Versión en 5 idiomas: alemán, inglés, español, francés e italiano.
Para descargar el software SX Metro v6.3, hay que descargar el archivo .zip, extraer todos los archivos y, a continuación, ejecutar el archivo Setup.exe.
¿Tiene alguna pregunta sobre el uso o la instalación de su equipo de medición? Nuestro equipo de asistencia está a su disposición para ofrecerle soluciones rápidas y eficaces. Póngase en contacto con el servicio de asistencia para obtener ayuda personalizada.
Referencias y accesorios
Texto de introducción a las referencias de productos
Para satisfacer plenamente sus expectativas, hay disponible una gama de accesorios compatibles con su equipo. No dude en añadirlos a su solicitud de presupuesto para obtener una solución completa y adaptada.
OX9104 Osciloscopio digital portátil
OX9104
Osciloscopio portátil de 100 MHz con pantalla táctil, 4 canales aislados. Osciloscopio/multímetro/analizador de espectro/grabador 4 en 1. Serie ScopiX IV. Ethernet, WIFI y USB
HX0031 Accesorios gama Probix
HX0031
Adaptador BNC para osciloscopio Probix 600 V CAT III 250 MHz de conectividad
HX0032 Accesorios gama Probix
HX0032
Adaptador BNC 50 Ohm para conectores de osciloscopio Probix 30 V Cat I 250 MHz
HX0033 Accesorios gama Probix
HX0033
Adaptador de clavija banana aislada para conectores de osciloscopio Probix 300 V CAT III
HX0035B Accesorios gama Probix
HX0035B
Adaptador de termopar K para osciloscopio Probix, reconocimiento y compensación de unión fría gestionados automáticamente por SCOPIX
Convertidor de alimentación de 12 V para mechero
HX0061
Convertidor de tensión de toma de mechero de 10-60 V CC 4 A a conector hembra 2P+T 120-150 V CC 32 W máx.
Pinza para componentes SMD
HX0064
Pinza amperimétrica SMD para multímetro con contactos de cobre-berilio. Salida por cable de 1,20 mm y clavijas macho D4 mm, SELV
HX0071 Accesorios de la gama Probix
HX0071
Kit de accesorios para sonda de osciloscopio Probix HX0030 para aplicaciones eléctricas y de electrónica de potencia
HX0072 Accesorios gama Probix
HX0072
Sonda de corriente flexible AmpFlex 0,5 A..3000 A, 200 kHz para conectores de osciloscopio Probix
HX0073 Accesorios gama Probix
HX0073
Sonda de corriente flexible MiniFlex 0,5 A..300 A, 3 MHz para conectores de osciloscopio Probix
HX0074 Generador de señales didácticas para osciloscopio
HX0074
Tarjeta de prácticas de osciloscopio, genera 15 señales de demostración, alimentada por pila de 9 V CC,
HX0093 Accesorios gama Probix
HX0093
Adaptador de clavija aislada Ø4 mm con filtro 300 Hz para osciloscopio Scopix con conector Probix, 600 V CAT III
HX0094 Accesorios de la gama Probix
HX0094
Adaptador de 4-20 mA para osciloscopio SCOPIX con conectores Probix, conectores banana de 4 mm de diámetro aislados en la entrada
HX0095 Accesorios para la gama Probix
HX0095
Adaptador de tensión 1000V para osciloscopio Scopix con conector Probix, conector de entrada tipo banana aislado de 4 mm de diámetro
Soporte de carga de Li-Ion pack - CA 6116N, CA 6117
P01102130
Soporte de carga pasiva paquete de baterías Li-Ion para CA 6116N, CA 6117, requiere adaptador de red / cargador tipo 2 P01102129 y requiere cable de red P01295174
Paquete de baterías de repuesto para CA 6116N-CA 6117
P01296047
Batería de repuesto 5,8Ah para controlador de instalación de baja tensión CA 6116, CA 6117
HX0080 Tarjeta de memoria y adaptadores
HX0080
Adaptador USB 2.0 para tarjeta de memoria Micro-SD, suministrado en un blíster compatible con Windows
PA40W-2 Fuente de alimentación
P01102155
Adaptador de red de 50VA para alimentar el Qualistar CA8345 y el Scopix IV
HX0120 Bolsa de almacenamiento y transporte
HX0120
Maletín de transporte Metrix, 380x280x200 mm, compuesto por una bolsa inferior impermeable con correa para el hombro y una bolsa interior tipo taquilla para guardar los accesorios Scopix.
HX0121 Palpador de recambio
HX0121
Palpador de pantalla táctil SCOPIX IV (paquete de 5) con ranura para hilo de nailon
HX0122 Accesorio de transporte
HX0122
Correa de transporte ajustable para el osciloscopio SCOPIX IV
SX-METRO/P
SX-METRO/P
Cable de alimentación de 2 polos - toma para maquinilla de afeitar
P01295174
Cable de alimentación de red 2P / clavija de afeitar para alimentación a través de una toma de 2 polos
HX0030D Accesorios gama Probix
HX0030D
Sonda de tensión 1/10 250 MHz 600V para osciloscopio con conector Probix. 600V CAT III
