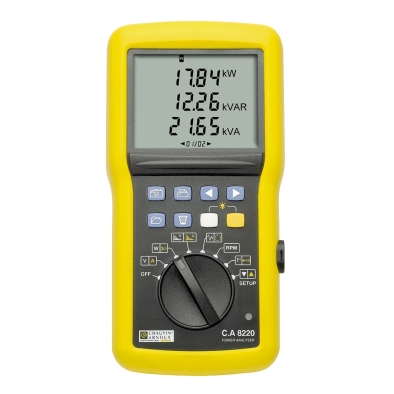

Presentación del producto
EL ANALIZADOR DE POTENCIA Y MANTENIMIENTO MOTOR
Añada la función energía en su CA 8220

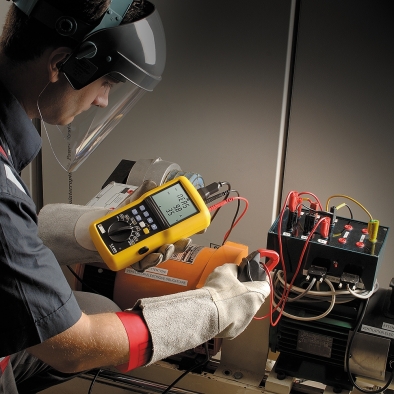

Idóneo para el sector electrotécnico y el control de máquinas rotativas, el CA 8220 está destinado a los equipos de control y mantenimiento de las empresas. Dotado de un display de segmentos de cristal líquido, compacto y resistente a los impactos, la ergonomía de su interfaz hombre-máquina hace que sea fácil y agradable de usar. El CA 8220 permite obtener una imagen instantánea de las principales características de una red monofásica o trifásica equilibrada.
Además, mide todas las características necesarias para controlar las máquinas rotativas. Preciso, abarca medidas desde unos miliamperios hasta varios kiloamperios gracias a una amplia gama de sensores.
Permite realizar también las siguientes medidas:
- Velocidad de rotación: para el mantenimiento preventivo, es necesario realizar un control periódico de la velocidad de rotación de las máquinas rotativas. El CA 8220, instrumento "todo en uno", responde simplemente y con eficacia a esta necesidad.
- Temperatura: Los motores y máquinas rotativas actuales están equipados con sondas de temperatura, fácilmente accesibles desde su regleta de bornes. En cuanto se conecta el C.A a esta regleta, se mide directamente la temperatura interna del motor.

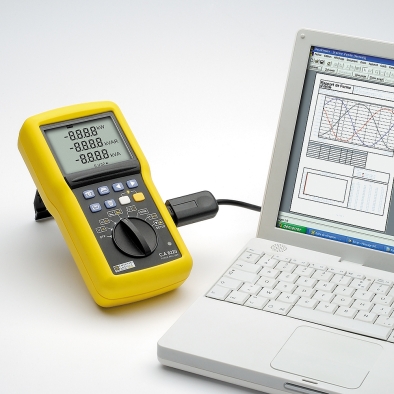

El CA 8220 se suministra con el software PAT (Power Analyser Transfer) destinado al procesamiento de las medidas en un PC (visualización, análisis, etc). Este software es gratuito, y sólo se puede descarga desde nuestro sitio Web.
Seguridad eléctrica
Software
Clase de protección
Medición efectiva real
Modo de comunicación USB
¿Necesita información sobre nuestras soluciones? Nuestros expertos están a su disposición para asesorarle y acompañarle en su proyecto. Póngase en contacto con un comercial ahora mismo para obtener una presentación detallada y una oferta adaptada a sus necesidades.
Puntos fuertes
- Analizador de potencia de motor eléctrico
- Medida de tensión, corriente y potencias
- Descomposición armónica
- Temperatura
- Velocidad de rotación
Características
Tensión (TRMS)
Fase/Fase: 660 Vac+dc Fase/Neutro: 600 Vac+dc
Corriente (TRMS)
MN
MN93: 2 a 240 Aac; MN93A: 0,005 Aac a 5 Aac / 0,1 Aac a 120 Aac
CA
3 A a 1200 Aac
AmpFlex® o MiniFlex
30 A a 6500 Aac
PAC
10 A a 1000 Aac / 10 A a 1400 Adc
E3N/E27
50 mA a 10 Aac+dc, 100 mA a 100 Aac+dc
Frecuencia
40 Hz a 70 Hz
Otras medidas
W (P), var (Q), PF, DPF, VA (S), temperatura, rotación de fases, 1 RPM, resistencia, continuidad, prueba de diodos, Wh, VAh, varh
Armónicos
Rango 1 a 50
Frecuencia de muestreo
256 muestras/período
Capacidad de grabación
≥; 99 conjuntos completos de medición de tensión, corriente, potencia y armónicos
Alimentación
6 pilas 1,5 V LR06, alimentación de red opcional
Autonomía
≥; 8 horas con pantalla activada
Comunicación
USB óptico
Pantalla
Pantalla retroiluminada con 3 visualizadores y símbolos
Dimensiones / Peso
211 x 108 x 60 mm / 0,88 kg
Seguridad eléctrica
IEC 61010 600 V CAT III, IP 54, grado de contaminación 2
Documentación y soporte
¿Tiene alguna pregunta sobre el uso o la instalación de su equipo de medición? Nuestro equipo de asistencia está a su disposición para ofrecerle soluciones rápidas y eficaces. Póngase en contacto con el servicio de asistencia para obtener ayuda personalizada.
Idioma *
¿Tiene alguna pregunta sobre el uso o la instalación de su equipo de medición? Nuestro equipo de asistencia está a su disposición para ofrecerle soluciones rápidas y eficaces. Póngase en contacto con el servicio de asistencia para obtener ayuda personalizada.
Idioma *
¿Tiene alguna pregunta sobre el uso o la instalación de su equipo de medición? Nuestro equipo de asistencia está a su disposición para ofrecerle soluciones rápidas y eficaces. Póngase en contacto con el servicio de asistencia para obtener ayuda personalizada.
El software PAT te permite controlar los vatímetros monofásicos y los analizadores de energía, así como las pinzas amperimétricas.
El software PAT es una herramienta que permite:
- Configurar los dispositivos,
- Descargar y visualizar los datos almacenados en la memoria,
- Realizar mediciones instantáneas,
- Mostrar los datos en forma de tablas o gráficos,
- Exportar estos datos de medición a DataView (archivos *.dvb) o a una hoja de cálculo.
Para los modelos CA 8220/8230, CA 8332/32B/34/34B, CA 8335/8435 (versiones de software integrado v3.x) y F407, F607, utilice PAT. Las principales novedades de PAT son:
- Corrección de diversos errores.
El software PAT 2 te permite controlar los vatímetros monofásicos y los analizadores de energía, así como las pinzas amperimétricas.
El software PAT 2 es una herramienta que permite:
- Configurar los dispositivos,
- Descargar y visualizar los datos almacenados en la memoria,
- Realizar lecturas instantáneas,
- Mostrar los datos en forma de tablas o gráficos,
- Exportar estos datos de medición a DataView (archivos *.dvb) o a una hoja de cálculo.
Para los modelos CA 8331/33/36, CA 8436 y CA 8335 (versiones de software integrado v4.x), utilice PAT 2. Las principales novedades de PAT 2 son:
- Incorporación de la traducción al búlgaro
- Corrección de diversos errores.
Adaptador USB-serie (USB-RS232)
- Controlador para HX0055 compatible con Windows 7
- Controlador para HX0055B compatible con Windows 7 / 8.1 / 10 / 11
Adaptador USB - conexión óptica (USB-RS232)
ATENCIÓN
Si ya hay una versión anterior instalada en el ordenador, hay que desinstalarla:
- Haga clic en «Inicio», luego en «Panel de control» y, a continuación, en «Agregar o quitar programas»,
- En el apartado «Programas actualmente instalados», seleccione el programa que desea eliminar (del tipo «CP2101 USB to UART Bridge Controller») y, a continuación, haga clic en «Eliminar»,
- Haga clic en «Sí» si aparece una solicitud de confirmación.
Compatible con los siguientes dispositivos:
Multímetros de la marca METRIX:
- X5060 (conexión USB)
- MTX3281 (conexión óptica)
- MTX3282 (conexión óptica)
- MTX3283 (conexión óptica)
- MTX3281B (conexión óptica)
- MTX3282B (conexión óptica)
- MTX3283B (conexión óptica)
- MTX3290 (conexión óptica)
- MTX3291 (conexión óptica)
- MTX3292 (conexión óptica)
- MTX3293 (conexión óptica)
- MX26 (conexión óptica)
- MX58HD (con la opción RS232)
- MX59HD (con la opción RS232)
- MX53C (con la opción RS232)
- MX54C (con la opción RS232)
- MX56C (con la opción RS232)
- MX556 (conexión RS232)
- MTX3250 (conexión RS232)
HandScope de la marca METRIX:
- OX5022 (conexión óptica/USB)
- OX5022B (conexión óptica/USB)
- OX5042 (conexión óptica/USB)
- OX5042B (conexión óptica/USB)
Multímetro de la marca CHAUVIN ARNOUX:
- CA 5292 (conexión óptica)
- CA 5293 (conexión óptica)
HandScope de la marca CHAUVIN ARNOUX:
- CA 922 (conexión óptica/USB)
- CA 942 (conexión óptica/USB)
V6.7.6:
- Windows 8.1 (x86 32/64 bits)
- Windows 8 (x86 32/64 bits)
- Windows 7 (x86 32/64 bits)
V11.3.0:
- Windows 10, versión 1803 y posteriores (x64, x86)
- Windows 11 (x64)
El usuario puede actualizar el firmware del CA 8220 mediante el cable óptico que se suministra con el dispositivo.
Atención: la actualización del firmware conlleva el borrado de todos los datos (configuración, fotografías).
Guarde los datos que desee conservar en un ordenador mediante el software específico antes de proceder a la actualización del firmware.
Para descargar el firmware, haz clic en el enlace que aparece a continuación y consulta el archivo «léeme-primero.txt» incluido en el archivo ZIP.
¿Tiene alguna pregunta sobre el uso o la instalación de su equipo de medición? Nuestro equipo de asistencia está a su disposición para ofrecerle soluciones rápidas y eficaces. Póngase en contacto con el servicio de asistencia para obtener ayuda personalizada.
Referencias y accesorios
Para satisfacer plenamente sus expectativas, hay disponible una gama de accesorios compatibles con su equipo. No dude en añadirlos a su solicitud de presupuesto para obtener una solución completa y adaptada.

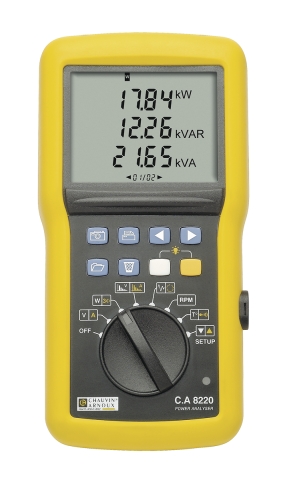

CA 8220 misuratore di potenza monofase
P01160620
Analizador de potencia monofásico - Medida de la potencia armónica - Temperatura de la velocidad del motor
Accesorio de medición de corriente para Qualistar y PEL
P01101959
Adaptador de corriente 5A para salida TI Clavijas banana trifásicas para Qualistar QualistarPlus y Qualistar2 CA833x & CA834x y PEL

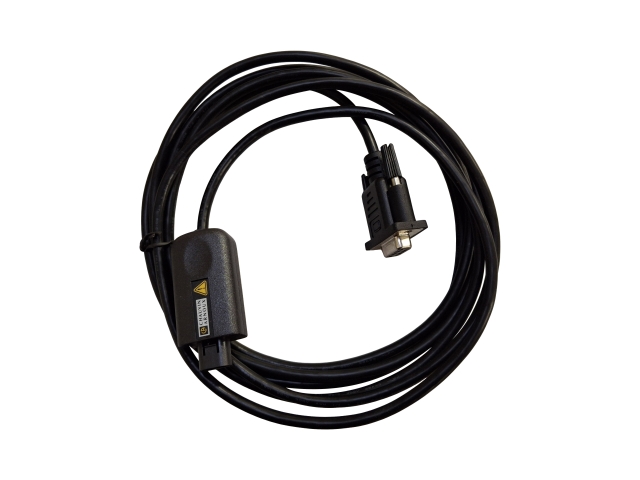

Cable de enlace óptico RS232 - CA 6470N, CA 6471
