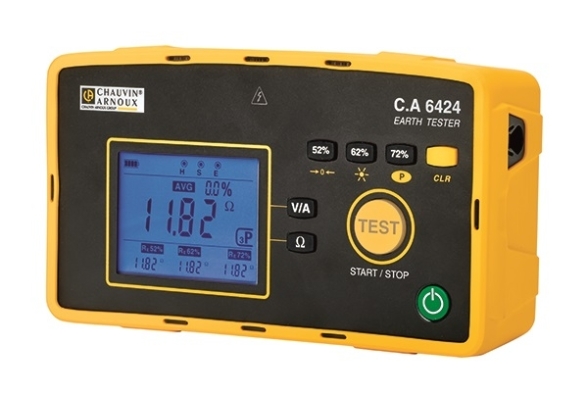

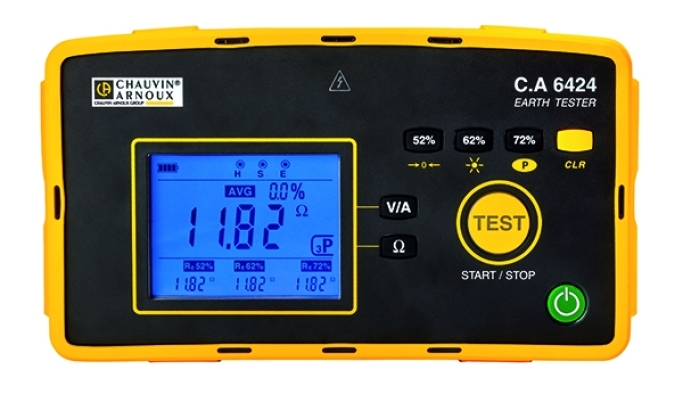

CA 6424 Controllore di terra 2P/3P (50kOhm)
CA 6424 Controllore di terra 2P/3P (50kOhm)
Seguridad eléctrica
Clase de protección
Presentación del producto
Seguridad eléctrica
Clase de protección
¿Necesita información sobre nuestras soluciones? Nuestros expertos están a su disposición para asesorarle y acompañarle en su proyecto. Póngase en contacto con un comercial ahora mismo para obtener una presentación detallada y una oferta adaptada a sus necesidades.
Puntos fuertes
Características
Tensión (UHE)
Rango
0,1-600V
Resolución
0,1V
Precisión
± (1%L + 1 pt)
Resistencia 2P
Rango
0,05-99,99 Ω / 80,0-999,9 Ω / 0,800-9,999 kΩ / 8,00-50,00 kΩ
Resolución
0,01 Ω / 1 Ω / 10 Ω / 100 Ω
Precisión
± (2%L + 10 pt) / ± (2%L + 2 pt) / ± (2%L + 1 pt) / ± (2%L + 1 pt)
Compensación de cables
hasta 5 Ω
Resistencia de tierra 3P
Rango
0,5 Ω - 50,00 kΩ
Resolución
0,01 Ω / 0,1 Ω / 1 Ω/ 10 Ω
Precisión
±(1%L + 10 pt) / ±(1%L + 2 pt) / ±(1%L + 1 pt)
Frecuencia de medida
128 Hz o 256 Hz
Tensión en vacío
± 10 V pico
Modo de medida
Monoclic o permanente
Memoria
Registros RE @ 62%; RE @ 52%; RE @ 72%
Cálculo de la media
cálculo de la media, y % de desviación respecto a la media
Medición de la resistencia del estaca RH
Rango
0,05-9,999 kΩ / 8,00 - 49,99 kΩ
Resolución
1 Ω / 10 Ω
Precisión
±(10%L + 1 pt)
Medición de tensión U SE
Rango
0,10 - 99,99 VAC / 80,0 - 600 VAC
Resolución
0,01 V / 0,1 V
Precisión
±(2%L + 2 pt)
Medición de corriente (a través de pinza opcional G72)
Rango
0,5 - 999,9 mA / 0,800-9,999 A / 8,00-60,00 A
Resolución
0,1 / 1 / 10 mA
Precisión
±(1%L + 4 pt) / ±(1%L + 2 pt)
Pantalla
LCD Custom 206 segmentos retroiluminados
Modo de medida
V, I, R 2P (Ω), R 3P (Ω)
Alimentación
6 x acumuladores NiMH, tiempo de carga aproximadamente 6 h
Cargador
Interno a través de adaptador de CA / USB proporcionado
Apagado automático
Desactivable
Autonomía
> 1 500 mediciones de tierra 3P a 100 Ω
Dimensiones / Peso
223 x 126 x 70 mm / 1 kg
Entorno
Uso: -10 a +50°C / Almacenamiento: -40 a +70°C (sin pilas ni acumuladores)
Protección
Hasta 600 V en cualquiera de los 3 terminales de entrada
Índice IP / IK
IP 65 según IEC 60529 / IK 04 según IEC 50102
Prueba de caídas
1 metro según IEC 61010-1
Normas / Seguridad eléctrica
EMC: IEC 61326-1; IEC 61010-2-030 / 600 V CAT IV
Conformidad IEC 61557
IEC 61557-1 e IEC 61557-5
Documentación y soporte
Idioma *
¿Tiene alguna pregunta sobre el uso o la instalación de su equipo de medición? Nuestro equipo de asistencia está a su disposición para ofrecerle soluciones rápidas y eficaces. Póngase en contacto con el servicio de asistencia para obtener ayuda personalizada.
Idioma *
¿Tiene alguna pregunta sobre el uso o la instalación de su equipo de medición? Nuestro equipo de asistencia está a su disposición para ofrecerle soluciones rápidas y eficaces. Póngase en contacto con el servicio de asistencia para obtener ayuda personalizada.
Descarga la última versión del firmware v1.12 para los modelos CA 6422 y CA 6424 y disfruta así de todas las últimas mejoras incorporadas.
A continuación se detalla el procedimiento para conectar el dispositivo al ordenador:
- Descomprime el archivo,
- Conecta el instrumento al ordenador,
- Ejecuta el archivo .exe,
- Se abrirá una ventana emergente,
- La primera línea mostrará el instrumento; haga clic en el icono «programa».
Adjuntamos el nuevo firmware.
Nota: dado que los modelos CA 6422 y CA 6424 son productos sin capacidad de comunicación, la instrucción «conecte el instrumento al ordenador» es, por lo tanto, un atajo y requiere un dispositivo que no se suministra de serie con el producto.
¿Tiene alguna pregunta sobre el uso o la instalación de su equipo de medición? Nuestro equipo de asistencia está a su disposición para ofrecerle soluciones rápidas y eficaces. Póngase en contacto con el servicio de asistencia para obtener ayuda personalizada.
Referencias y accesorios
Para satisfacer plenamente sus expectativas, hay disponible una gama de accesorios compatibles con su equipo. No dude en añadirlos a su solicitud de presupuesto para obtener una solución completa y adaptada.
CA 6424 Controlador de tierra 2P/3P(50kOhms)
P01127014
Comprobador de tierra 2P/3P (50kOhms); medición V 600V; alarma y medición RH y U-SE; medición I de 0,5mA a 60A (opción); 6 pilas. NiMH, recarga USB - 223x126x70mm - IP65 - IEC 61557-1/-5, 600V CAT IV
Maleta de transporte No2 145mm x 130 mm x 240 mm
P01298006
Maleta de transporte No2 con correa, 145mm x 130 mm x 240 mm, para CA 6501, CA 6503, CA 6422, CA 6424, CA 6131 y CA 6133
Correa de cuello para MX535, CA 6131 y CA 6133
HX0302
Correa para el cuello para el uso manos libres de los controladores de instalación de baja tensión MX535, CA6131 y CA6133
HX0122 Accesorio de transporte
HX0122
Correa de transporte ajustable para el osciloscopio SCOPIX IV
Kit de toma de tierra de 15 m - cables rojo/azul/verde
P01102017
Kit de puesta a tierra compuesto por una bolsa flexible con 2 estacas de 18 cm, 1 cable rojo de 15 m en H-winder, 1 cable azul de 10 m en H-winder, 1 cable verde de 5 m en H-winder.
Kit de tierra 3P, 50m, pértigas, bobinas y maza
P01102021
Kit de puesta a tierra compuesto por una bolsa de transporte con 2 pinzas en T, 1 bobina de 50 m de cable rojo, 1 bobina de 50 m de cable azul, 1 bobina de 10 m de cable verde, 1 maza, 5 adaptadores de borne/varilla D4 mm.
Pinza G72 para CA 6161, CA 6163, CA 6424
P01120872
Pinza de corriente para controlador de tierra 3P CA 6424 y controladores de máquinas y cuadros CA 6161 y CA 6163
Batería(s) NiMh
HX0051B
Pack de 4 pilas recargables NiMH AA/LR6 1.2 V de baja descarga
Cargador USB compatible con MX535, CA 6133, CA 6424
P01102186
Cargador USB-TYPE R para recargar las baterías internas de los controladores de instalación de baja tensión MX535 y CA6133 y del controlador de tierra CA 6424 3P
